NTPM81电动机保护器-纳图（常州）电气股份有限公司

制造商

基于微处理器技术集保护、控制、测量、通讯等多种技术集于一体；
采用模块化设计，产品体积小、结构紧凑、安装方便、提高了系统可靠程度；
在增选电压功能的基础上可实时监测电动机回路的各种参数,如三相电流、电压、有功功率、无功功率、功率因数等多种电参数的测量和控制；
具有启动超时、过载、堵转、断相、不平衡、接地、漏电、短路、欠载、温度、过压、欠压、频率、功率因数等多种保护功能；
最多8路可编程开关量输入，可实现远方主站对电动机运行状态的遥信监测；
4路可编程继电器输出，多种启动方式,通过通讯总线可实现远方主站对电动机进行实时遥控“启/ 停”操作；
具备国际标准的RS-485或CANBUS通讯接口，RS485接口采用通用的ModBUS-RTU或 ProfiBUS-DP接口（选配）通讯协议，CANBUS接口采用通用的DeviceNET通讯协议（选配）,保证了与上位机通讯的快速可靠；
具备DC4~20mA模拟量输出接口（选配），可以直接与DCS系统相连，实现了对现场设备的监控；
完全取代了以往各种物理指针表类电量表、信号灯、热继电器、电量变送器等常规元件；
采用LCD液晶显示，可靠性和综合性价比远远高于传统方案；

系统参数：

电动机功率：NTPM81主要适用于交流50Hz，额定电压至1000V的电动机；
电动机额定电压：交流380V或660V，直接接入NTPM81；
电动机额定电流： 6NT28M内部含有小型三相CT，CT一次侧输入电动机额定电流可为交流：0.5A，1A，2A，2A~5A(5A)， 5A~10A(10A)，10A~25A(25A)，25A~50A(50A)，50A~100A(100A)，100A~250A(250A)，250A~800A(800A)。
注：1.右边括号内为控制器的电流型号，用户需要根据使用的电动机的额定电流选择相应电流型号的控制器；
2.当电动机额定电流大于100A时，需接外部保护级CT，将CT二次侧电流接接入控制器；CT变比可以在控制器内设置。如果选用的是外部标准CT，CT一次侧的额定电流建议选用3~5倍的电动机额定电流；
控制器电源电压：交直流85~265V；
开关量输入（无源节点）：直流或交流110V/220V；
继电器输出：交流250V/5A；直流30V/5A；

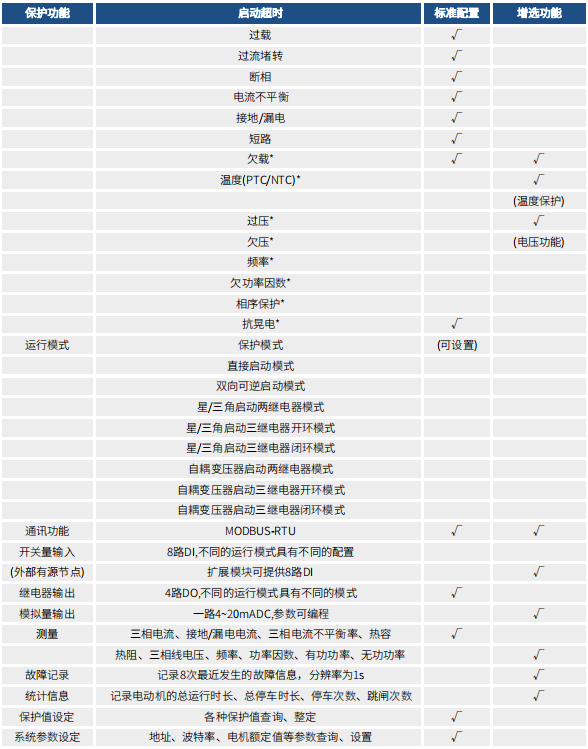

功能配置：

NTPM81的标准配置具备启动超时、过载、断相、接地/漏电保护、过流堵转、电流不平衡保护、短路等保护功能，欠载*、温度*、

欠压*、过压*、频率*、欠功率因数*、相序*、抗晃电*等保护功能则作为可选。详细的功能配置请参阅表4-1功以配置表。
