制造商

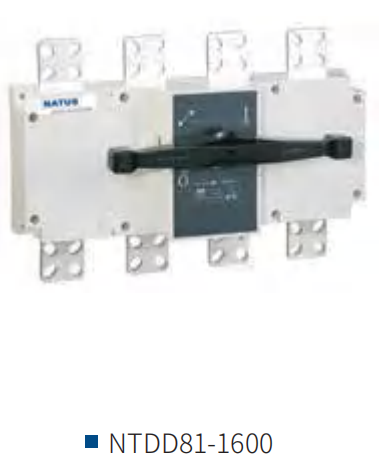

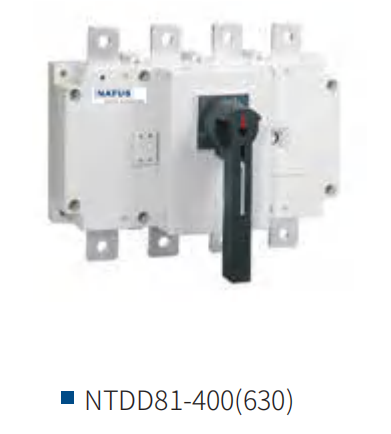

NTDD81系列隔离开关，适用于交流50Hz、额定电压400V及以下 ，额定电流16A~3150A的电路中。用于不频繁手动接通和分断电路，690V产品仅用于电气隔离。

正常工作条件:

  • 海拔高度不超过2000米。

  • 环境温度不高于40℃，不低于-5℃。

  • 相对湿度不大于95%。

  • 无爆炸危险介质环境。

  • 无雨雪侵袭环境。

(注：若预期使用于周围空气温度高于+40℃或低于-5℃的条件下，用户订货时应向制造厂说明。)


结构特征：

  • 开关采用弹簧蓄能到位并快速瞬时释放的加速关合机构与同时接通与断开并联双断点的触头结构，极大的提高了开关的电气性能与机械性能。

  • 开关导电部件安装在采用玻璃纤维增强不饱和聚脂模塑料的绝缘基座内；操作方式采用：手动操作手柄操作，具有很高的介电性能、防护能力及可靠的操作安全性。

  • 开关具有3极、4极(3极+可通断中性极)之分。

  • 开关正面设有标记窗口，指示触头的通断状态；可根据需要提供后面观察窗口，直接观察触头的通断状态，保证开关操作的可靠性和安全性。

  • 操作手柄可直接装在开关上操作(简称柜内操作)，也可通过加长轴在配电柜门外操作(简称柜外操作)，提供操作方便。

  • 可根据需要提供常开常闭辅助触点及安装专用底板与板前板后接线方式，以满足用户的多种需求。

  • 在分断位置“0”时，可用两至三把锁锁住手柄，以防止误操作。

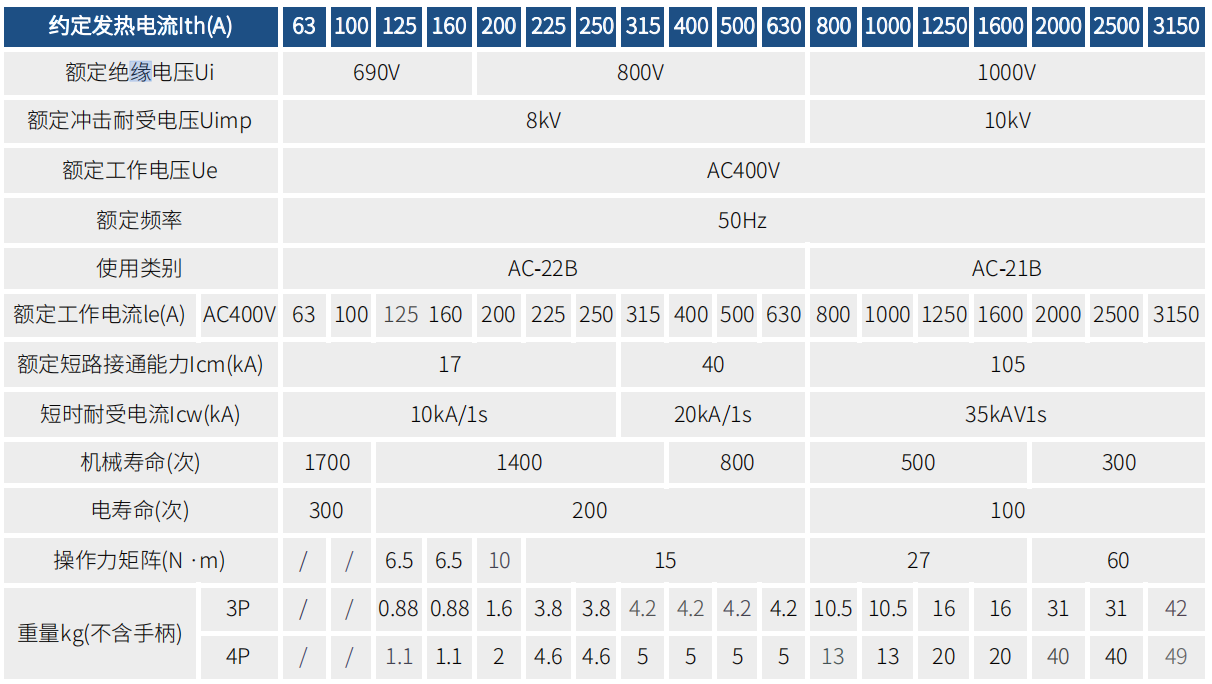

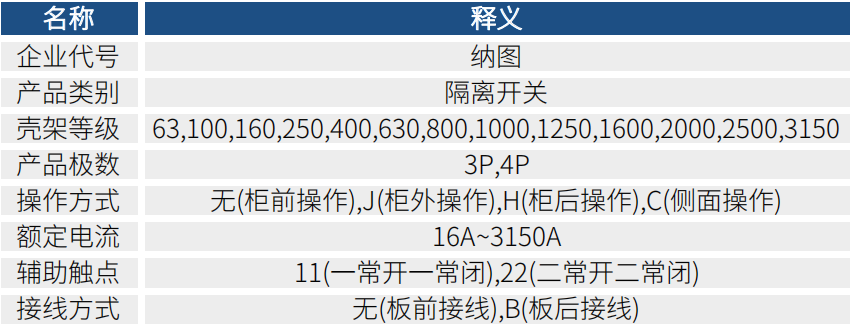

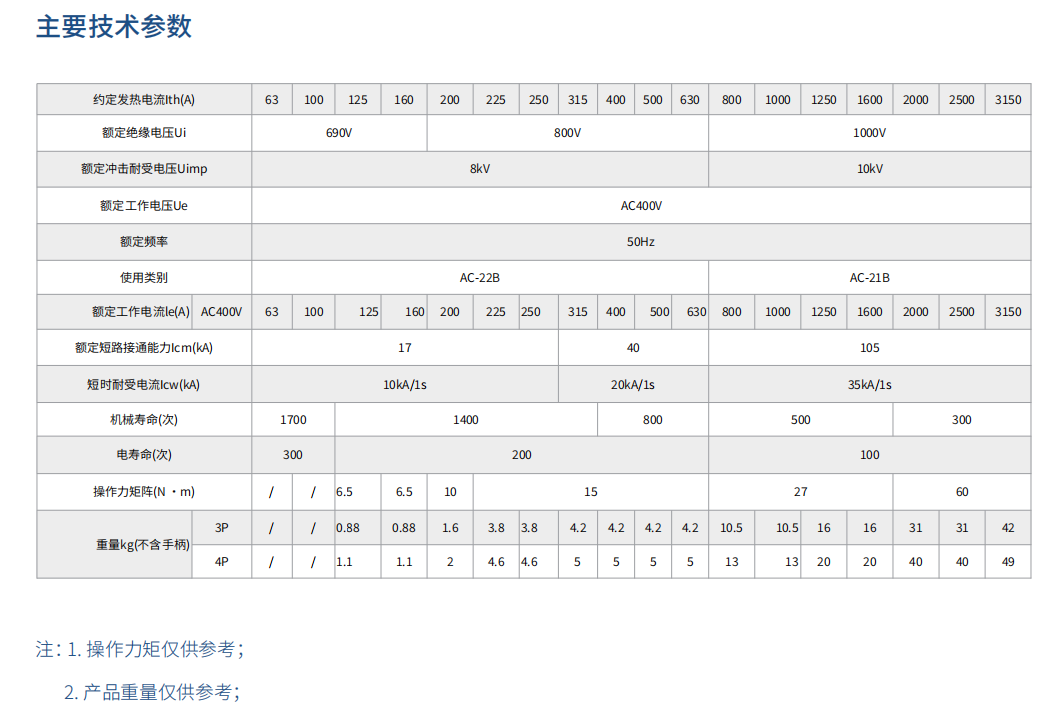

开关采用不饱和聚酯玻璃纤维增强模塑料(DMC)制造的外壳；弹簧储能快速机构能快速实现触头间接通与分断；触头结构为并联双断点两个分离触头面，并由片状弹簧保证触头压力；开关能够自动确定通断的极限位置，而且具有明显的动触头所在的位置指示。image.pngimage.pngimage.png
