作为母线型保护，需要一台 NTPA81-K 弧光保护主单元和一台（或多台）NTPA81-C 弧光保护采集单元。

NTPA81-C弧光保护采集单元提供 8 路弧光采集输入，并提供 8 路继电器输出，与输入信号一一对应，实现故障硬定位功能。
主单元与采集单元分离，主单元安装于进线柜中，采集单元分散安装在馈线柜中。
主单元与采集单元之间，弧光信号用光纤连接；数据通讯采用串口连接。
主单元可提供双口通讯模式，支持RS485、以太网口等多种接口方式，支持Profibus、ModBus@RTU、CAN、IEC103、IEC104 等多种通讯规约。
主单元支持两种额定输入电流 1A 或 5A。

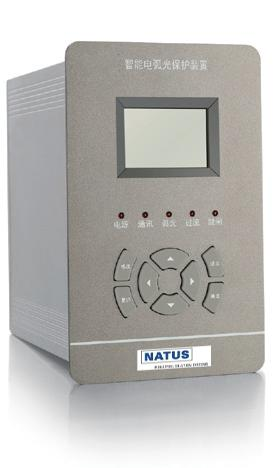

NTPA81-K 弧光保护主单元是电弧光保护系统的核心部件，负责输入量的采集、测量、计算及逻辑判断，实现系统的各项保护逻辑、与站内监控系统通信、自检及其他辅助功能。

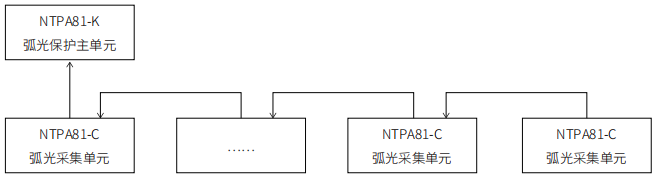

NTPA81-C 弧光采集单元该单元作为弧光保护的采集单元，提供 8 路弧光采集输入和 8 路输出，采用探头方式采集弧光，并把该信号通过光纤传递给主单元，并有一路通讯口与主单元进行传输数据。当有多台采集单元时，各采集单元间采用串行方式传递弧光信号，最终传递给主单元。
